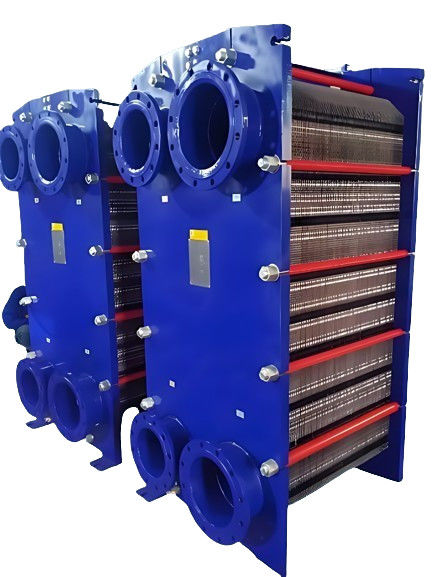

Zestawione wielowarstwowe płyty walcowane metalowe Sprzęt wymiennika ciepła Wysoka wydajność

Wymiennik ciepła płytkowego jest wydajnym urządzeniem wymiany ciepła składającym się z ułożonych wielowarstwowych płyt metalowych falistej

Wprowadzenie do wymiennika ciepła płyty
Wymiennik ciepła płytkowy jest wydajnym urządzeniem wymiany ciepła składającym się z ułożonych wielowarstwowych płyt metalowych falistej.powstaje szereg wąskich prostokątnych kanałów przepływu, umożliwiający płynne lub gazowe efektywne przenoszenie ciepła.
Wymienniki ciepła płytkowe są znane ze swojej wysokiej wydajności wymiany ciepła, niskiego zużycia energii, kompaktowej konstrukcji i niewielkich rozmiarów.więc są szeroko stosowane i mają długą żywotnośćJego zdolność do przenoszenia ciepła jest lepsza niż tradycyjny rurkowy sprzęt wymiany ciepła w tym samym stanie spadku ciśnienia i może osiągnąć współczynnik odzyskiwania ciepła ponad 90%

struktura produktu

szczegółowa prezentacja produktu

1.Jednorazowe pieczętowanie i formowanie płyt

Po jednorazowym tłoczeniu za pomocą specjalnego sprzętu hydraulicznego, cały proces wyczyszczania jest zakończony w jednym ruchu.Użyliśmy technologii miękkiej powłoki, aby zapewnić wysoką precyzję i doskonałą jakość tworzenia arkuszy, z gładką powierzchnią bez zadrapań i rozstępów, skutecznie zmniejszając naprężenie powstałe podczas procesu prasowania.Zmniejszenie grubości jest jednolite w każdym panelu, a głębokość falistej pozostaje jednolitaW tym samym czasie na tablicy nie ma nadmiernego zaciskania, co zapobiega drobnym pęknięciom, które można obserwować tylko pod mikroskopem.W dodatku, tekstura metalowa na tablicy jest spójna w wysokości, aby zapewnić ogólne piękno, a najcieńsza część może osiągnąć dokładność 0,3 mm.

2.Projekt powierzchni dystrybucyjnej typu tablic czekoladowych

Pełny i równomiernie przepływający nawet na najszerszych talerzach, wykorzystując innowacyjny kształt krzyża (zwany również blokem czekoladowym),Nasze strefy przekierowujące płyty zapewniają odpowiedni i równomierny przepływ nawet na najszerszych płytkach. pokrycie równomiernie do każdego rogu. Ta konstrukcja konstrukcyjna skutecznie eliminuje obszary stagnacji wymiany ciepła, a także niskiego przepływu skalowania i problemy korozji płyty spowodowane stagnacją.Odwrócenie poprzez promocję Z powodzeniem zwiększyliśmy zdolność wymiany ciepła całej płyty poprzez poprawę wydajności wymiany ciepła w obszarze i obszarze stagnacjiUnikalna koncepcja projektowania o wysokiej turbulencji zapobiega zatykania kanałów między płytami, maksymalnie zwiększając efekt samooczyszczania.Wykorzystujemy zasadę hydrodynamiki, aby stopniowo regulować opór przepływu, aby upewnić się, że płyn przechodzi między płytami płynniej i optymalizuje uwalnianie ciśnienia..

3Projektowanie uszczelnienia

Starannie zaprojektowana uszczelka, której konstrukcja przyjmuje kształt trójkątnego dachu, osiąga liniowy efekt uszczelniający.Pod wpływem siły przycisku, ta konstrukcja zapewnia, że środkowa powierzchnia uszczelnienia może wytrzymać największe ciśnienie, dzięki czemu z mniejszą siłą można uzyskać silne ciśnienie uszczelniające,zapewnienie wyjątkowej wydajności uszczelniającejPonadto, nawet po wielokrotnym demontażu i montażu, uszczelka wykaże tylko minimalne trwałe deformacje.Cały zbiornik jest zaprojektowany tak, aby być zamknięty w celu zwiększenia stabilności całej struktury.

4Charakterystyka ramy i układu pozycjonowania

Wykorzystując unikalną technologię pozycjonowania, zaprojektowaliśmy metodę, która zapobiega deformacji paneli podczas demontażu i pozycjonowania ściany w górę i w dół.urządzenie pozycjonowania nadal zachowuje dokładność po wielokrotnym demontażu i montażuAby poprawić efekt automatycznego wyrównania, używamy pomocniczych spódnic pozycjonowania na czterech narożnikach każdego panelu.Zaprojektowałem unikalną strukturę ogona i wdrożyłem wielopunktową strategię pozycjonowaniaTa metoda pozycjonowania opiera się na mechanicznej zasadzie pozycjonowania "płaszczyzny, stałego szpilka po jednej stronie i ruchomego szpilka po jednej stronie",który zapewnia swobodę obróbki w jednym kierunku, dzięki czemu skutecznie unikamy problemu nadmiernego pozycjonowania.

5.Szybkie projektowanie konstrukcji instalacyjnej

Przedni orzeł jest zintegrowany ze śrubą poprzez śrubę blokującą.Przy demontażu wymiennika ciepła płyty, wystarczy zacisnąć lub rozluźnić przednią zaciskę. Można to zrobić zaciskając orzechy..Jest to typowy przyjazny dla użytkownika projekt.
Wszystkie części ramy są połączone nićmi.
Śruby kompresyjne wytwarzane są przez walcowanie.
Na śruby kompresyjnej jest łożysk.
Śruby ciśnieniowe mogą być usuwane bocznie

Wymiary instalacji urządzeń
