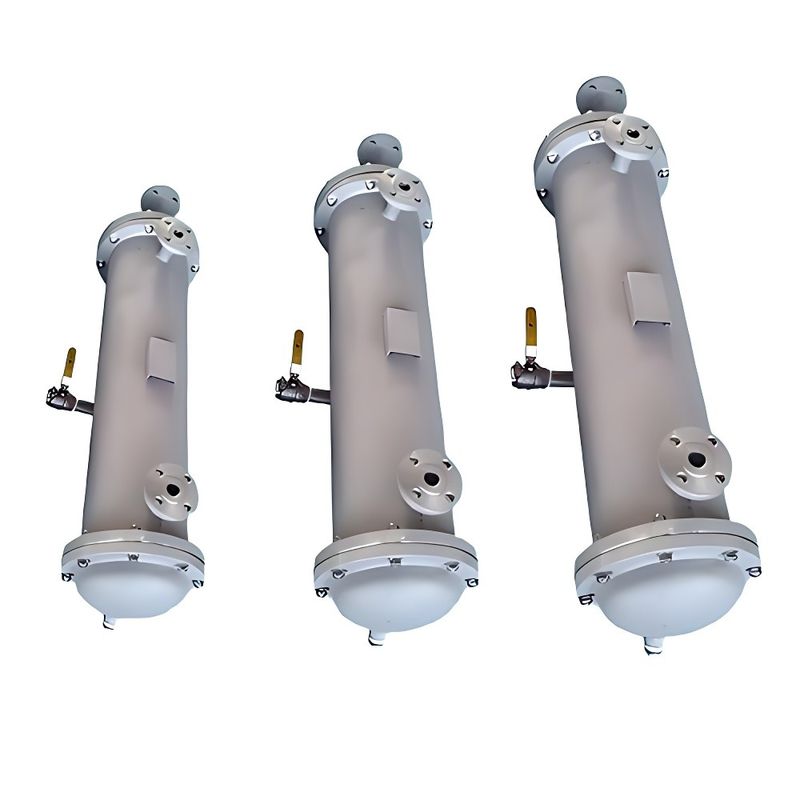

Zastosowalna powłoka ze stali nierdzewnej i wymiennik ciepła rurkowy 159-500 mm Dia

Wyroby z stali nierdzewnej

Wymienniki ciepła z muszli i rur są szeroko stosowane w przemyśle chemicznym, farmaceutycznym, spożywczym i napojowym, produkcji alkoholu, chłodniczym, cywilnym i innych procesach.Płytka rurkowaW trakcie wymiany ciepła materiały wymagane mogą być wykonane ze zwykłej stali węglowej, miedzi lub stali nierdzewnej.jeden płyn wchodzi z rurki łączącej głowę, przepływa w rurze i wypływa z rury wyjściowej na drugim końcu głowicy.pozostały płyn wchodzi z rury muszli i wypływa z innej rury na muszliNazywa się to wymiennikiem ciepła z boku muszki i rurki.

Klasyfikacja produktu i jego cechy

Stały wymiennik ciepła w formie tablicy rurkowej
Struktura stałego wymiennika ciepła w formie tablicy rur jest stosunkowo prosta, kompaktowa i tania, ale zewnętrzna część rur nie może być czyszczona mechanicznie.
Związek rury stałego wymiennika ciepła z tablicy rury jest podłączony do tablicy rury, która jest spawana do obu końców powłoki i podłączona do górnej osłony.Górna pokrywa i powłoka są wyposażone w rury wprowadzające i wyprowadzające płynZazwyczaj na zewnątrz rury umieszcza się szereg osłon prostopadłych do wiązki rury.a wewnątrz i na zewnątrz rurki są dwa płynów o różnych temperaturachW związku z tym, gdy różnica temperatury między ścianą rur i ścianą powłoki jest duża, z powodu różnej ekspansji termicznej obu powstaje duża różnica temperatury,w taki sposób, że rurka jest skręcona lub rurka jest luźna od blachy rurkiAby przezwyciężyć napięcie różnicy temperatury, należy zapewnić urządzenie kompensacyjne różnicy temperatury.gdy różnica temperatury między ścianą rur i ścianą powłoki wynosi więcej niż 60°C, ze względów bezpieczeństwa wymiennik ciepła powinien mieć urządzenie kompensacyjne różnicy temperatury.urządzenie kompensujące (złącze rozszerzające) może być stosowane tylko wtedy, gdy różnica temperatury między ścianą powłoki a ścianą rur jest mniejsza niż 60~70°C, a ciśnienie płynu po stronie powłoki nie jest wysokieOgólnie rzecz biorąc, gdy ciśnienie po stronie powłoki przekracza 0,6 mPa, pierścień kompensacyjny jest zbyt gruby i trudny do rozszerzenia i kurczenia, tracąc funkcję kompensacji różnicy temperatury,Więc należy rozważyć inne struktury..

Wymiennik ciepła z głowicą pływającą

Jedna płytka rur wymiennika ciepła jest podłączona do powłoki za pomocą brzytki, a druga płytka rur nie jest podłączona do powłoki,tak, że rurka może swobodnie się rozszerzać i kurczyć podczas ogrzewania lub chłodzenia, ale do tego przewodu jest podłączona górna pokrywa, zwana "pływającą głową", więc ten wymiennik ciepła jest nazywany pływającą głową wymiennikiem ciepła.zestaw rur można wyciągnąć do czyszczenia; rozszerzenie wiązki rur pozostaje niezmienione i jest ograniczone przez powłokę, więc gdy różnica temperatur między dwoma nośnikami wymiennika ciepła jest duża,nie powstaje żadna różnica temperatur ze względu na różne rozszerzenie termiczne wiązki rurki i powłokiJego wadami są skomplikowana struktura i wysoki koszt.

Wymiennik ciepła rury U
W wymienniku ciepła w kształcie rurki U każda rurka jest zgięta w kształt U, a oba końce są mocowane na tej samej blacie rurki.rozwiązując w ten sposób problem kompensacji ciepłaPrzepustka jest co najmniej dwoma przepustkami, zestaw rur można wyciągnąć do czyszczenia, a rurę można swobodnie rozszerzyć.trudno jest wymienić ruręZaletami są prosta struktura, lekka waga i odpowiednie dla warunków wysokiej temperatury i wysokiego ciśnienia.Aby zwiększyć przepływ płynu po stronie muszli, często w obudowie zainstalowana jest pewna liczba osłon prostopadłych do wiązki rur.Baffle może nie tylko zapobiec płynu z zwarcia i zwiększyć natężenie przepływu płynu, ale także zmusza płyn do przepływu poprzecznego przez wiązkę rur wielokrotnie zgodnie z określoną ścieżką, znacznie zwiększając stopień turbulencji.
Powszechnie używane są okrągłe i dyskowe, a pierwsze są bardziej powszechnie stosowane.

Wybór sprzętu

Podstawowe parametry wymiennika ciepła w muszce i rurze
